Área Classificada ou Hazardous Areas são atmosferas explosivas ou inflamáveis por conta da presença de gases, vapores, poeiras ou fibras. Minas e Posto de combustível são exemplos de Áreas Classificadas.
Não há uma Norma Regulamentadora especifica que fala sobre Áreas Classificadas, mas dentro das NR’s 10 e 33 são citadas algumas informações referentes às Áreas classificadas.
Os materiais, peças, dispositivos, equipamentos e sistemas destinados à aplicação em instalações elétricas de ambientes com atmosferas potencialmente explosivas devem ser avaliados quanto à sua conformidade, no âmbito do Sistema Brasileiro de Certificação.
E também, em áreas classificadas os equipamentos devem estar certificados ou possuir documento contemplado no âmbito do Sistema Brasileiro de Avaliação da Conformidade – INMETRO.
Todo o sistema de iluminação de uma área classificada deve ser “EX” Anti Explosão. Se for usado rádio para comunicação, lanterna ou qualquer outro equipamento que possa soltar centelha ou faísca, ele também deve ser EX – Anti Explosão.
O que é uma Atmosfera Explosiva?
Atmosfera explosiva: mistura com o ar, sob condições atmosféricas, de substâncias inflamáveis na forma de gás, vapor, névoa, poeira ou fibras, na qual após a ignição, a combustão se propaga através da mistura.
Instalações elétricas em Hazardous Areas
Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.
Os serviços em instalações elétricas nas áreas classificadas somente poderão ser realizados mediante permissão para o trabalho com liberação formalizada, conforme estabelece o subitem 10.5 (da NR 10) ou supressão do agente de risco que determina a classificação da área.
Tipos de Zoneamentos
Para facilitar a Classificação das Áreas de riscos, são usados dois tipos de zoneamento. O primeiro zoneamento é usado para estabelecimentos que trabalhem com atividades de Gases e Vapores. A segunda forma de zoneamento é usada para estabelecimentos que trabalhem com atividades de Poeiras e Fibras.
Zoneamentos (0, 1 e 2) – Gases e Vapores
Em uma planta industrial, como uma refinaria ou instalação de processo químico, a manipulação de grandes quantidades de líquidos e gases inflamáveis cria um risco de vazamentos. Em alguns casos, o gás, vapor ou pó inflamável está presente o tempo todo ou por longos períodos. Gases e Vapores estão presentes em Postos de Combustíveis – por exemplo.
Zona 0 – Local onde a ocorrência de mistura inflamável/explosiva por gases ou vapores é continua ou existe por longos períodos.
Zona 1 – É um local onde a atmosfera explosiva está presente em forma ocasional e em condições normais de operação, sendo normalmente geradas por fontes de risco de grau primário.
Zona 2 – É um local onde a atmosfera explosiva está presente somente em condições anormais de operação e persiste somente por curtos períodos de tempo, sendo geradas normalmente por fontes de risco de grau secundário.
Zoneamentos (20,21 e 22) – Poeiras e Fibras
Poeiras e Fibras ficam suspensas no ar e podem acabar explodindo. Para classifica-lós, é usado um sistema numérico que foi implementado no Reino Unido e pelo DSEAR (Dangerous Substances and Explosive Atmospheres). Poeiras e Fibras estão presentes em refinarias – por exemplo.
Zona 20 – É um local em que a atmosfera explosiva, em forma de nuvem de poeira, está presente de forma permanente, por longos períodos ou ainda frequentemente (estas zonas, igual que gases e vapores, são gerados por fontes de risco de grau contínuo).
Zona 21 – É um local em que a atmosfera explosiva em forma de nuvem de pó está presente em forma ocasional, em condições normais de operação da unidade (estas zonas, igual que gases e vapores, são gerados por fontes de risco de grau primário).
Zona 22 – É um local onde a atmosfera explosiva em forma de nuvem de pó existirá somente em condições anormais de operação e se existir será somente por curto período de tempo (estas zonas, igual que gases e vapores, são gerados por fontes de risco de grau secundário).
Explosão de Poeira

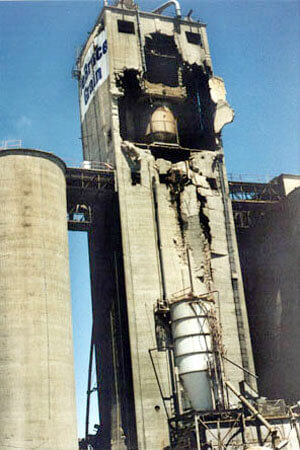

Uma explosão de poeira neste elevador de grãos em Kansas matou cinco trabalhadores em 1998.
Referencias para as Áreas Classificadas
- NEC -National Electrical Code – Article 500 Hazardous (Classified Locations);
- API – American Petroleum Institute – RP500 Recommended Practice for Classification of Areas for Electrical Installations in Petroleum Refineries.;
- IEC – International Electrotechinical Commision – IEC 60079-10 – Electrical;
- Apparatus for Explosive Gas Atmosphere – Classification of Hazardous Areas;
- ABNT – Associação Brasileira de Normas Técnicas – NBR 8370 Instalações e Equipamentos para Atmosferas Explosivas;
- ABNT – NBR 5363 Equipamentos elétricos para atmosferas explosivas – Invólucros à prova de explosão – Tipo de proteção “d” – Especificação;
- Dácio de Miranda Jordão – Manual de Instalações Elétricas em Indústrias Químicas, Petroquímicas e de Petróleo Atmosferas Explosivas – 3° edição 2002 – Ed.Qualitymark;
- Eletricidade Moderna – março 1991 – Atmosferas Explosivas 1;
- SOR, Inc. Useful Information – Hazardous Área Classification;
- Techniques of Electrical Construction and Design – Vol. 14: Industrial Electrical;
- Systems: Wiring Hazardous Areas – Mc Graw Hill – Electrical Construction and Maintenance.
As Áreas Classificadas ou Hazardous Areas tem um sério risco de explosão, mas se usar somente equipamentos EX (Anti Explosão) a chance de explosão será muito menor. Em outros artigos iremos falar mais sobre as Áreas Classificadas.
