INSTRUÇÃO TÉCNICA Nº 04/2015

Símbolos gráficos para projeto de segurança contra incêndio

Padronizar os símbolos gráficos a serem utilizados nos projetos de segurança contra incêndio das edificações e áreas de risco, atendendo ao previsto no Decreto Estadual nº56.819/11 – Regulamento de segurança contra incêndio das edificações e áreas de risco do Estado de São Paulo.

2 APLICAÇÃO

voltar

2.1 Esta Instrução Técnica (IT) aplica-se a todos os projetos de segurança contra incêndio, por ocasião da regularização perante ao Corpo de Bombeiros.

2.2 Adota-se a NBR 14100/98 – Proteção contra incêndio – símbolos gráficos para projeto, com as inclusões e adequações de exigências constantes nesta IT.

3 REFERÊNCIA NORMATIVA

voltar

NBR 14100/98 – Proteção contra incêndio – símbolos gráficos para projeto.

4 DEFINIÇÕES

voltar

Para efeito desta Instrução Técnica, aplicam-se as definições constantes da IT 03/11 – Terminologia de segurança contra incêndio.

5 PROCEDIMENTOS

voltar

5.1 Os símbolos gráficos que devem constar nos projetos de segurança contra incêndio das edificações e áreas de risco são apresentados no anexo desta IT.

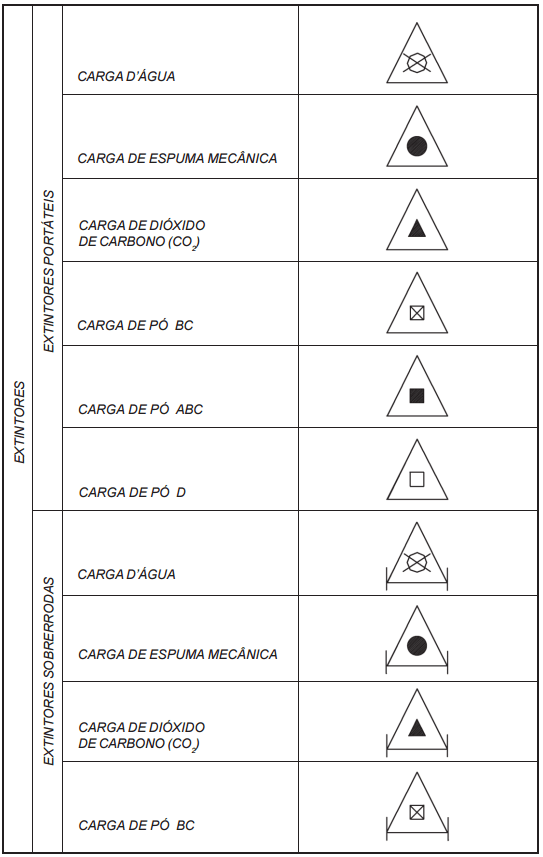

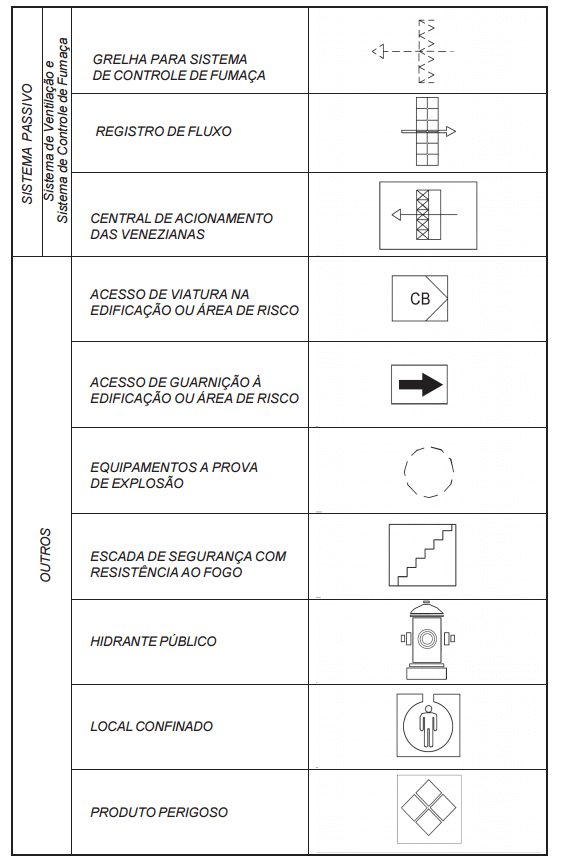

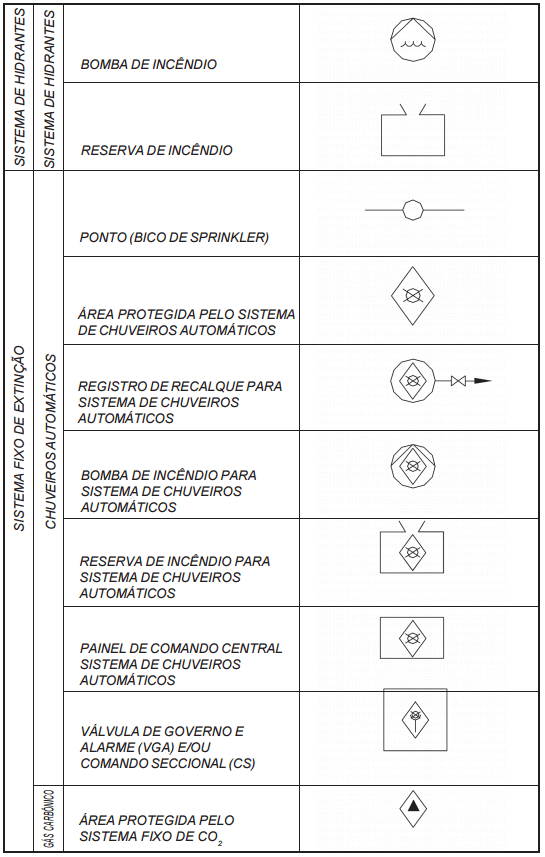

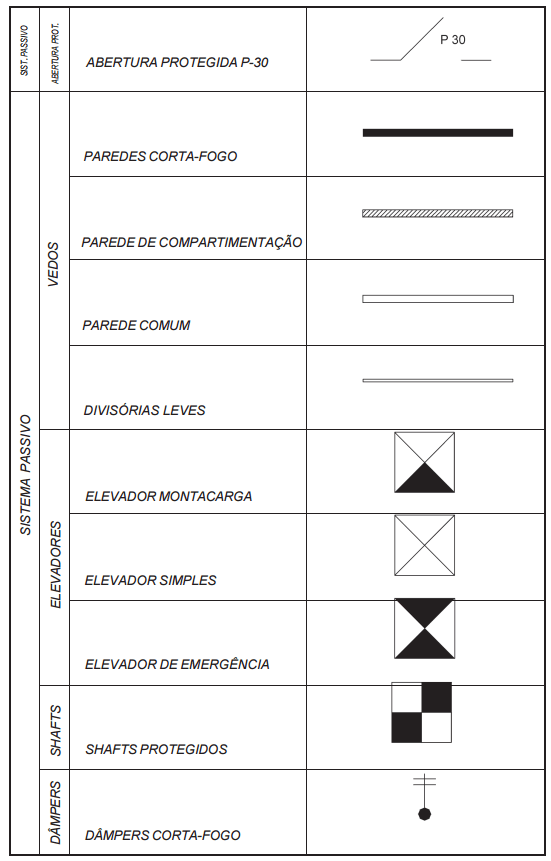

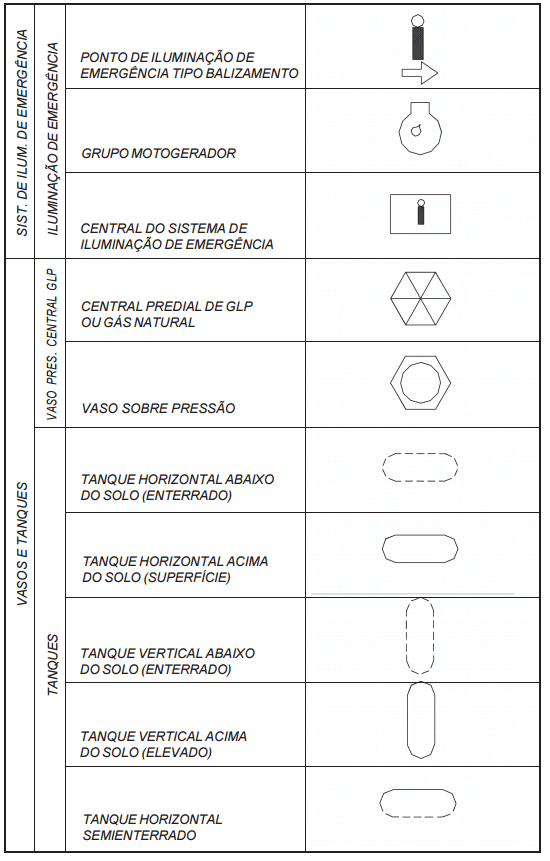

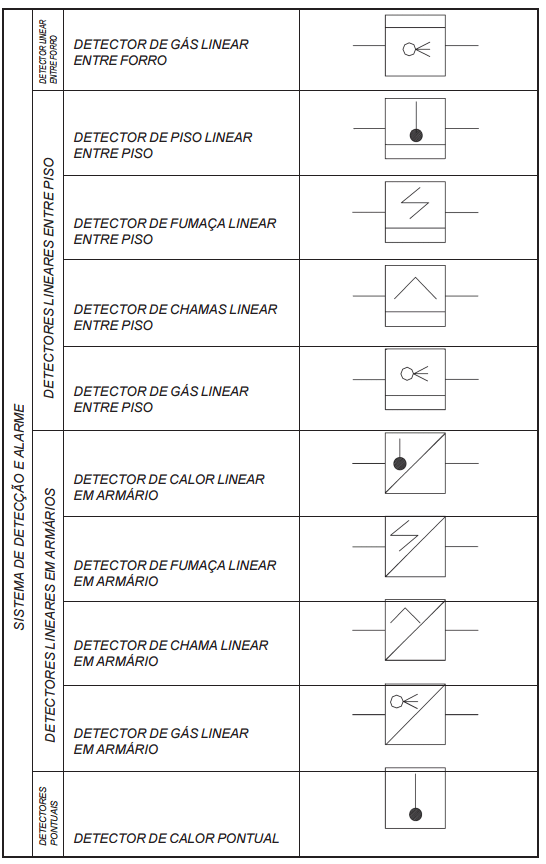

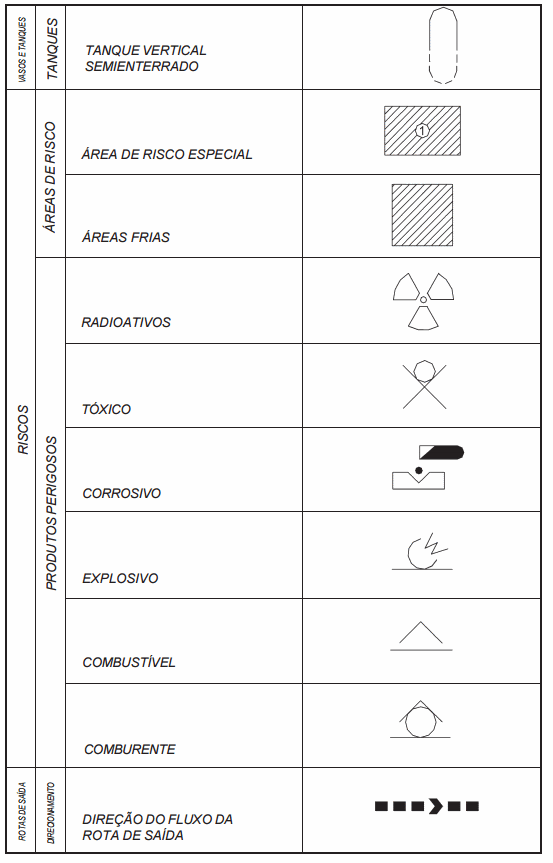

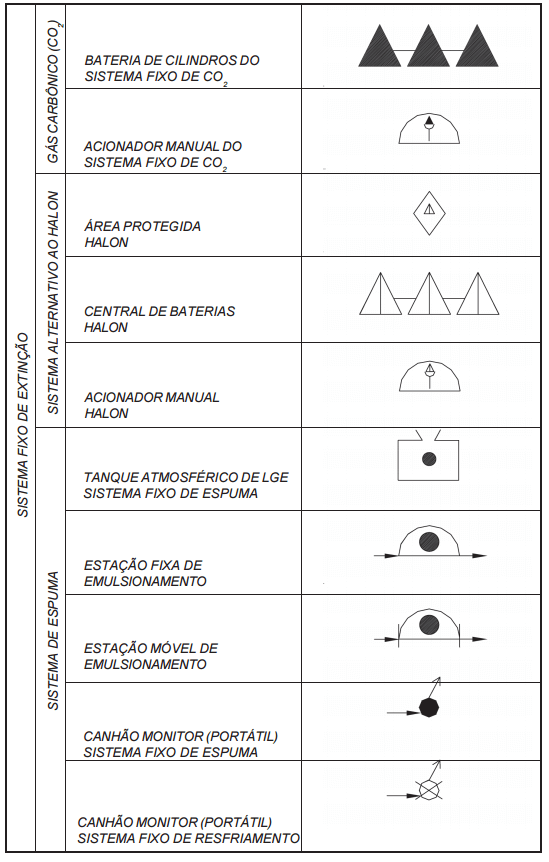

5.2 Os símbolos gráficos são compostos por uma forma geométrica básica, que define uma categoria de segurança contra incêndio e por um símbolo suplementar, que, quando colocado no interior da forma geométrica básica, define o significado específico do conjunto.

5.3 As dimensões dos símbolos devem estar em uma mesma escala, proporcional à escala de desenho do projeto, e devem permitir a perfeita visualização dos sistemas e equipamentos de segurança contra incêndio.

5.4 Os símbolos podem ser suplementados por figuras detalhadas, números ou abreviaturas.

5.5 Os significados de todos os símbolos utilizados devem ser representados em uma legenda, de forma clara e de fácil identificação pelo leitor.

5.6 Símbolos complementares que não constem do anexo desta IT, podem ser incorporados ao projeto de segurança contra incêndio, desde que devidamente definidos em legenda.

5.7 No caso de projetos executivos das instalações de segurança contra incêndio, podem ser adotadas as simbologias próprias das respectivas normas técnicas da ABNT.
